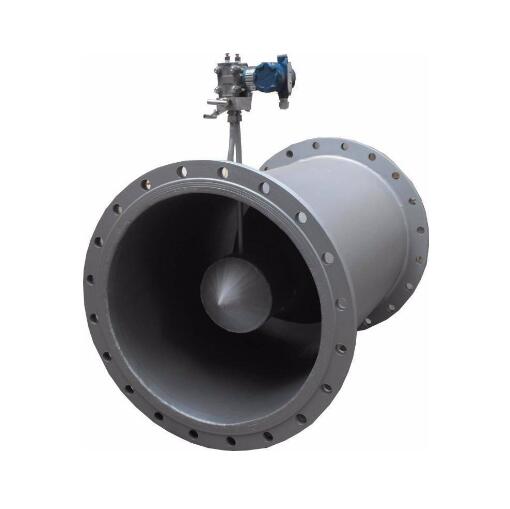

- 商品名稱：V錐流量計
- 添加時間：2023-02-23 10:54:34
-
-
介紹：
一
、產品概述：
LGV系列V錐流量計利用V錐體在流場中產生的節流效應
，通過檢測上下游壓差來測量流量
。與普通節流件相比
，它改變了節流布局
，從中心孔節流改為環狀節流。實踐使用證明
，該流量計與其他流量儀表相比
，具有長期精度高
、穩定性好
，受安裝條件局限小、耐磨損
、測量范圍寬、壓損小
、適合贓污介質等優點
。而且V錐體本身作為流場的整流器而成為一種具有優異性能的新型流量計。
而且V錐體本身作為流場的整流器而成為一種具有d.u特性能的優異的新型流量計
。由V錐傳感器和差壓變送器、智能流量積算儀組合而成的V錐型流量計
，可準確測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量?div id="jpandex" class="focus-wrap mb20 cf">，F(xiàn)在V型錐實現國際標準化，然而卻是國際流量測量界研究的熱點
。相信不久的將來隨著深入的研究，理論及實驗數據的完善
，它將和標準孔板
，標準噴嘴、經典文丘里流量計一樣成為標準節流裝置中的一員
。
二
、工作原理：
LGV系列V錐流量計包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口
，該測量管是經過精密加工的
，在尖圓錐體的兩端產生差壓，該差壓的高壓（正壓）是在上游流體收縮前管壁口處測量的靜壓力
，而低壓（負壓）則取自圓錐體朝向下流端面錐體中心軸線孔處壓力
。
該圓錐體的*朝向來流
，圓錐體與其尾面之間是一個尖銳的銳角
，此交合面的邊緣使流體在進入下游低壓區之前有一個平滑的過度區。
由于流體不是被迫收縮到管道中心軸線附近
，并且不是一個阻擋物，令流體改變流動方向
，而是利用這種結構新穎的V錐式節流裝置實現了對流體的逐漸朝向管內邊 壁的收縮
，使V形錐流量計具有一系列d.u特的優點
。其低壓側產生高頻低幅的小渦流
，因而差壓變送器被測的差壓是低噪聲信號，可使差壓變送器測得很高的分辨 率
，從而使V錐獲得很寬的量程比和很好的重復性
。
流量傳感器產生的差壓值的平方根與流量成正比關系：
Qv=（c.ε）/（1－β4 ）0.5.（π/4）.d2.0.5
其中：Qv：流體體積流量
C： 流出系數
；
ε：流體可膨脹系數
；
β：節流比；
d：節流件直徑
；
ΔΡ：差壓值
；
ρ1：流體工況密度
。
三
、應用、條件及維護：
介 質：煤氣
、天然氣（包括含濕度5%以下）
、各種碳氫化合物（包括含濕的HC氣體）
、各種稀有氣體（氫
、氦、氬
、氧
、氮等）
、濕的氯化物氣體
、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）
、煙道氣
、飽和蒸汽（含汽、水兩相流）
、過熱蒸汽
、水等。
條 件：從深冷到超臨界狀態
，高溫達700℃，壓力達40Mpa
。
計 算：每一個錐形都根據流體的性質
、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份
、溫度
、壓力
、管徑
、大流量、常用流量
、小流量
、準許壓力損失）選擇β值
。
維 護：錐形流量計免維護
，不需要定期維護和檢定。
四
、主要特點：
1
、準確度可達到可以達到0．5％
。
2
、量程比典型值為15：1，至少可有10：1的量程比
，遠優于孔板
、噴嘴等傳統流量計
。
3
、重復性優于±0．1％。
4
、安裝時所要求直管段很短
，上游要求0至3D
，下游要求0至1D
；不需要在V錐的上游安裝流動調整器
。大大的節約了固定工況下的費用和安裝空間。
5
、流量計結構設計是流體掃過型結構
，不可能截留流體中任何夾帶的氣
、液或固相污物，非常適用于對臟污流體的流量測量
，如焦爐煤氣
、濕氣體等
。
6.專用特殊設計的內錐體可以減弱被測壓力(差壓)場中脈動(振蕩)的幅值
，從而減小差壓信號中的噪聲?div id="4qifd00" class="flower right">
？蓽y量更小流量
，使量程比拓寬
。
7
、無可動部件，可靠性高
，
，不易產生卡死。
8
、當流體流經具有特殊廓形的內錐體時，會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣
，從而減少它被磨損的可能性
，從而保證其性能的穩定。
9
、壓損小，能量損失小
，耐臟污
。適用于低靜壓流體流量測量的使用場合，如煙道氣
。
10、安裝方便
，是進行技術改造的理想流量計
。
11、免維護或維護的工作量很小
，具有流動調整和對流體的混合作用
。
五、技術參數：
1
、公稱通經：50mm≤DN≤1800 mm
；
2、公稱壓力：PN≤40Mpa
；
3
、雷諾數范圍：8×103≤Red≤107；
4
、精度等級：0.5級，1.0級
；
5
、重復性：≤0.1％；
6
、前直管段：1～3D，后直管段：3～5D
；
7
、壓損小：僅為孔板的1/2～1/3
；
8、錐體后緣產生旋渦小
，負壓側輸出穩定
，波動小穩定性好；
9
、量程比寬：流量范圍可達： 1：15
。
法蘭型：
1
、連接方式：法蘭（平焊和對焊）
；
2、口徑：DN15～DN2000
；
3
、取壓方式：承插焊,法蘭,螺紋；
4
、壓力：0～40MPa
；
5、溫度：-40～850℃
；
6
、材質：304不銹鋼
、316L不銹鋼
、20#碳鋼（詳見選型表）；
7
、應用：液體,氣體,蒸汽
；
8、適用介質：廣泛地應用于市政、電力
、化工
、石油化工、冶金
、食品加工等行業中流量測量
，幾乎適用于所有氣體、液體介質
。
直接焊接型 ：
1、連接方式：直接焊接到工藝管線
；
2
、口徑：DN15～DN2000；
3
、取壓方式：承插焊,法蘭,螺紋；
4
、壓力：0～40MPa
；
5、溫度：-40～850℃
；
6
、材質：304不銹鋼
、316L不銹鋼
、20#碳鋼；
7
、應用：輸油管,輸氣管,蒸汽管網,高壓工藝管線
。
